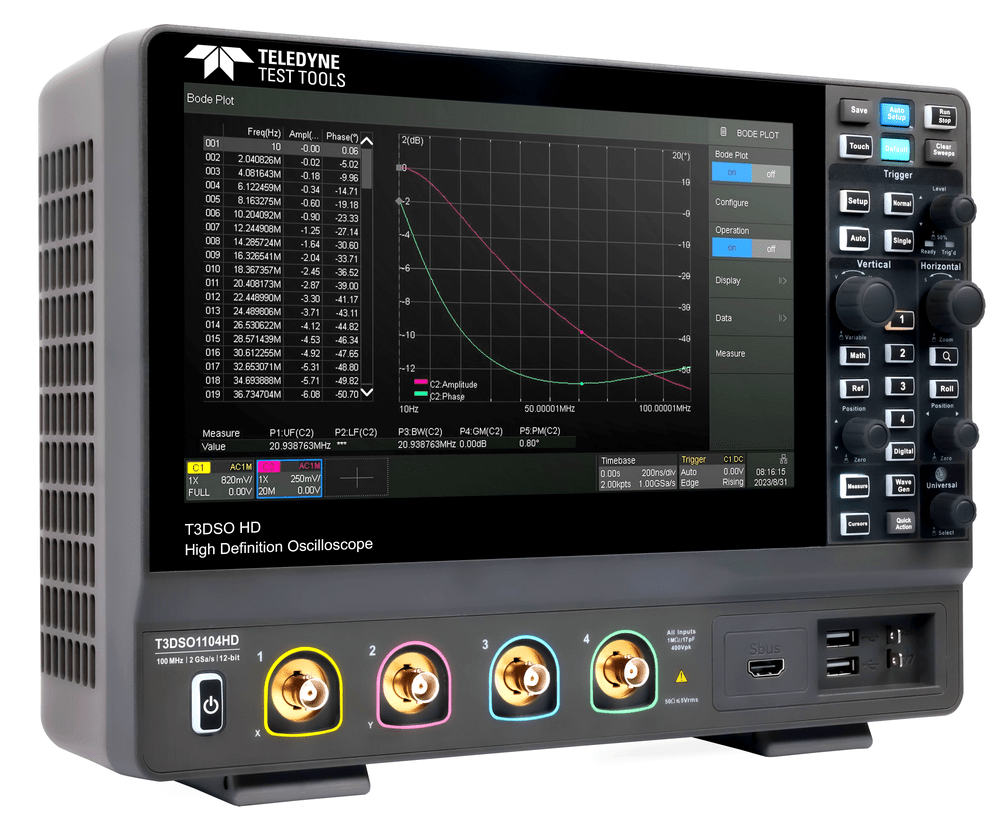

T3DSO1104HD TELEDYNE LeCroy

Série d’oscilloscopes numériques, 100 MHz – 200 MHz 12 bits haute résolution :

• Bande passante : 100/200 MHz,
• Résolution verticale de 12 bits,
• Taux d’échantillonnage (Max.) : Mode un canal 2 GS/s, mode deux canaux 1 GS/s, mode quatre canaux 500 MS/s,
• Profondeur de mémoire (Max.) : Mode un canal 100 Mpts/ch, Mode deux canaux 50 Mpts/ch, Mode quatre canaux 25 Mpts/ch,
• Taux de capture de forme d’onde (Max.) : 120 000 wfm/s,
• Type de déclenchement : Front, Pente, Largeur d’impulsion, Fenêtre, Exécution, Intervalle, Abandon, Modèle, Vidéo, Qualifié, Nième front, Délai, Temps de configuration/maintien, Série,
• Déclenchement et décodage série (Standard) : I²C, SPI, UART, CAN, LIN, CAN FD (Décodage uniquement), FlexRay (Décodage uniquement),
• Mesure : plus de 50 paramètres, statistiques, histogramme, tendance et suivi pris en charge,
• Fonctions mathématiques, analyse de données,
• 16 canaux numériques (en option), fréquence d’échantillonnage maximale jusqu’à 1 GS/s ; longueur d’enregistrement jusqu’à 10 Mpts,
• Module USB AWG (option), un canal, 25 MHz, fréquence d’échantillonnage de 125 MHz, longueur d’onde de 16 kpts, sortie isolée,
• Hôte USB 2.0 x3, Périphérique USB 2.0, LAN 10 M / 100 M, Déclencheur externe, Sortie auxiliaire (TRIG OUT, PASS/FAIL), SBUS (Digital MSO),
• 10.1 TFT-LCD avec écran tactile capacitif (1024*600).
