TBMA3 TekBox
Antennes
Antenne Log Périodique 250 MHz – 1300 MHz, 100 W, gain 6 dBi ± 1,5 dB.
| LOCATION | 195 € /semaine* | ||||
| ACHAT |
|
||||
Spécifications: TBMA3 TekBox
Antenne Log Périodique :
- Plage de fréquence : 250 MHz – 1300 MHz,
- Impédance nominale : 50 Ω,
- Connecteur : N femelle,
- Puissance RF continue maximale d’entrée : 100 W,
- Gain isotrope : 6 dBi ± 1,5 dB,
- Facteur d’antenne : 14,2 … 27,5 dB/m,
- Rapport d’onde stationnaire (VSWR) : < 1,95:1 sur l’ensemble de la plage de fréquences ; moyenne de 1,35:1,
- Largeur : 749 mm (29,49″),
- Hauteur (avec l’adaptateur de montage) : 170,23 mm (6,70″),
- Hauteur (sans l’adaptateur de montage) : 79,5 mm (3,13″),
- Profondeur : 863 mm (33,98″),
- Poids : 1,78 kg (3,92 livres),
- Taille du filetage de l’adaptateur de trépied : 1/4″.
Télécharger la documentation technique TBMA3 TekBox
TekBox TBMA3 est une antenne de mesure logarithmique périodique abordable, destinée aux tests de préconformité EMC de bruit rayonné.
Le TBMA3 est caractérisé de 250 MHz à 1,3 GHz et présente des valeurs de VSWR et de facteur d’antenne typiques des antennes de mesure logarithmiques périodiques.
La norme CISPR 16 divise la plage de fréquences en plusieurs bandes et définit des antennes spécifiques pour chacune de ces bandes. Pour la plage de fréquences au-dessus de 300 MHz jusqu’à 1 GHz, la CISPR 16 spécifie l’utilisation d’antennes logarithmiques périodiques (antennes log-périodiques) pour les mesures de bruit rayonné.

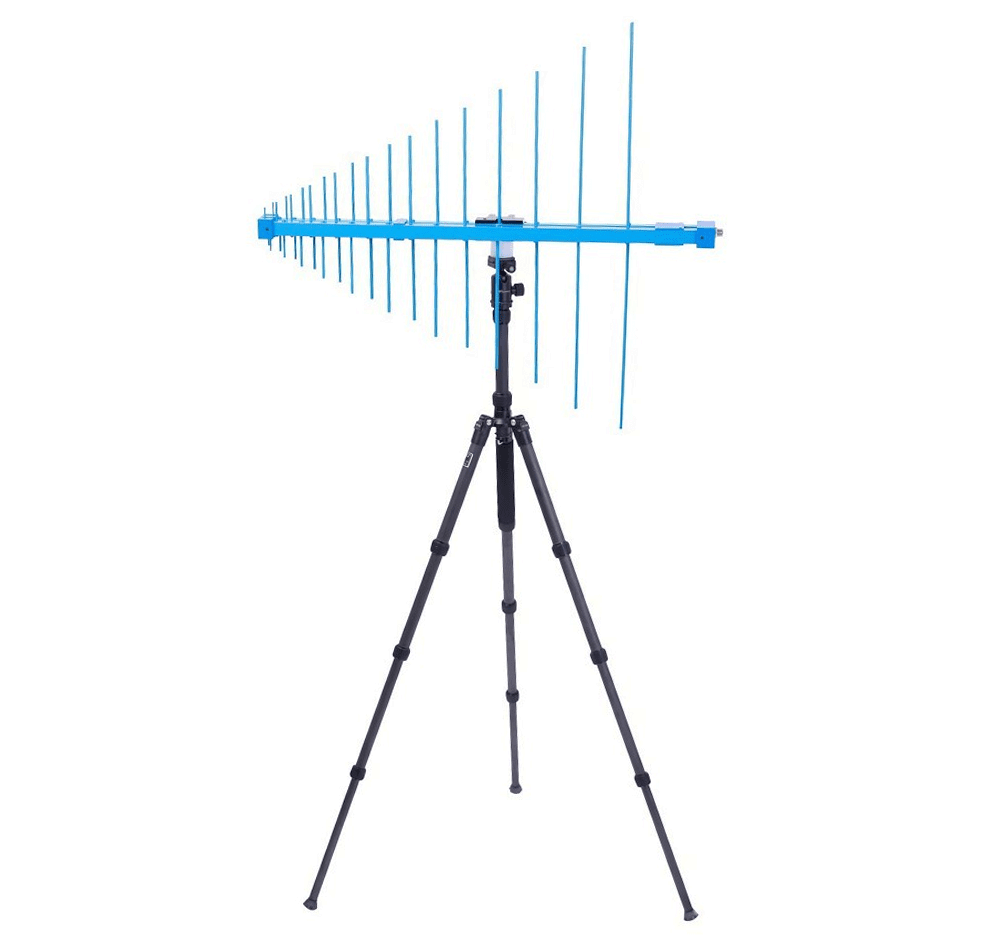

Le TBMA3 est une antenne log-périodique de taille moyenne, avec ses éléments rayonnants et ses boom de support en alliage d’aluminium revêtu de poudre. Il est équipé d’un connecteur N femelle standard et est livré avec un support d’antenne et un adaptateur de montage. Un filetage standard de 1/4″ au bas de l’adaptateur de montage facilite sa connexion à la plupart des trépieds standard.
