HM020E Rohde & Schwarz reNEWed by Leasametric
Antennes

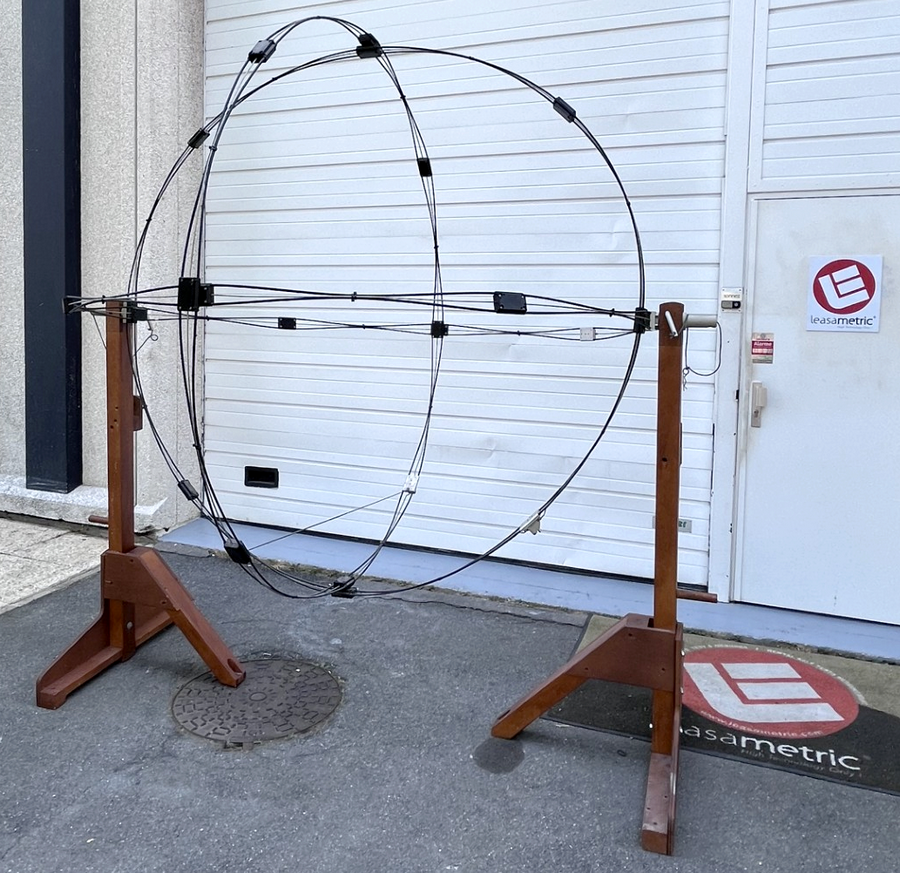

Antenne à trois boucles (9 kHz à 30 MHz), 50 Ω, support et table en bois, commutateur 3 voies.
| LOCATION | 420 € /semaine* | |||||||||||
| ACHAT |
|
|||||||||||
Spécifications: HM020E Rohde & Schwarz reNEWed by Leasametric
Antenne à trois boucles (9 kHz à 30 MHz) :
- Mesures entièrement automatiques de l’intensité du champ magnétique selon les axes X, Y et Z d’un équipement sous test (EUT) placé au centre de l’antenne,
- Commande à distance via un récepteur EMI Rohde & Schwarz,
- Switch Box 3 voies,
- Système de boucles adapté à une utilisation mobile et repliable dans un seul plan,
- Socle en bois disponible (charge admissible de 100 kg),
- Méthode de mesure conforme aux normes CISPR 15 (référence à la norme CISPR 16-1-4) et CISPR 16-2-3,
- 50 Ω.
Télécharger la documentation technique HM020E Rohde & Schwarz reNEWed by Leasametric
Le R&S® HM020E est un système d’antenne à grande boucle (LLAS) tel que défini dans la norme CISPR 16-1-4.
Il permet d’effectuer des mesures entièrement automatiques, conformément à la norme CISPR 16-2-3.
Ces mesures sont exigées par les normes de produits CISPR 15 et CISPR 14-1, ainsi que par d’autres normes.
L’équipement sous test (EUT) est placé sur un support en bois au centre des boucles.
La conception des boucles, basée sur une ligne coaxiale interrompue, assure un excellent blindage contre les composantes électriques des signaux perturbateurs, garantissant ainsi l’obtention de résultats d’essai sans ambiguïté.
