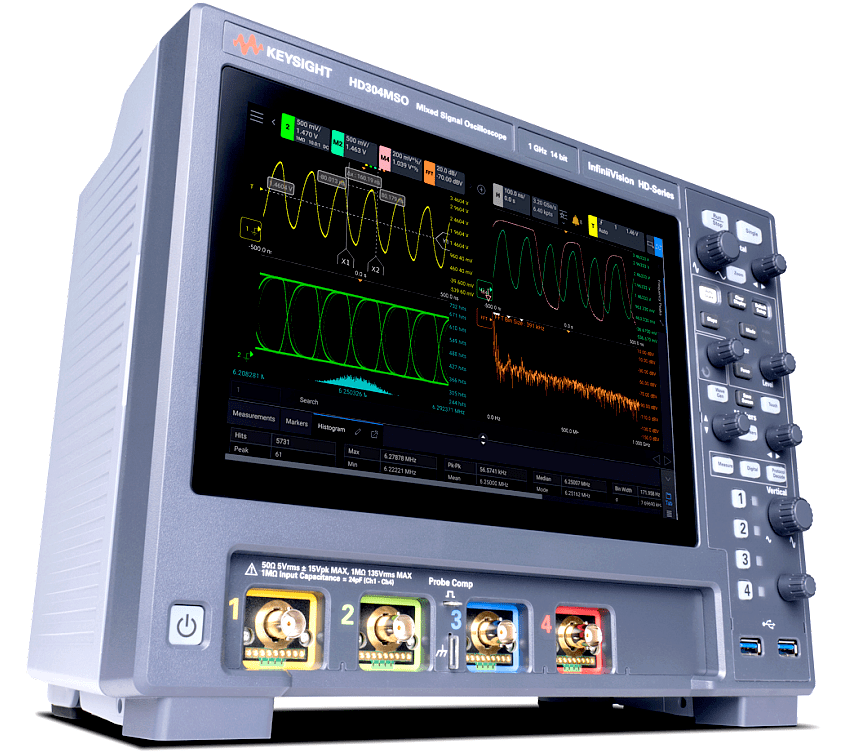

HD304MSO/01G Keysight

Oscilloscopes 4 + 16 voies, 1 GHz – HD304MSO/01G :

• Bande passante 1 GHz,
• 4 voies analogiques, 16 voies numériques,
• Mémoire 20 Mpts/voie (jusqu’à 100 Mpts/voies (option),
• Résolution verticale 14 bits (jusqu’à 16 bits en mode acquisition haute résolution),
• Taux d’échantillonnage maximum 3,2 GSa/s par voie,
• Taux de rafraichissement des formes d’onde : > 1 300 000 formes d’onde/sec,
• Plancher de bruit 50 µVrms,
• Fault Hunter (identification des signaux d’erreurs cachés),
• Analyse de la réponse en fréquence,
• Déclencheur de zone,
• Mémoire segmentée,
• Décodage de bus : 2C, SPI, UART (RS232/422/485), (option),
• Logiciels pour l’automobile : CAN, CAN FD, CAN XL (option),
• Licence MSO (compatible avec les câbles MSO 3000A/T/G et 4000A/G de la série X),
• Test de masque,
• Histogrammes de formes d’ondes et de mesures, FFT,
• Interface en français,
• Ecran couleur tactile haute résolution 10.1 pouces,
• Générateur de fonctions arbitraires 100 MHz, modulations AM/FM (option),
• Voltmètre digital et compteur intégré,
• Connecteur USB2, 2 connecteurs USB3, LAN (10/100/1000Base-T),
• Dimensions : 33,5 cm x 26,2 cm x 16,8 cm, 5,25 kg.

Versions disponibles :

• HD303 : 2 ou HD304 : 4 voies + analyse logique 16 voies,
• Bande passante 200 MHz et upgradable 350, 500 MHz et 1 GHz,
• Mémoire 20 Mpts/channel, en option 50 Mpts/channel et 100 Mpts/channel
