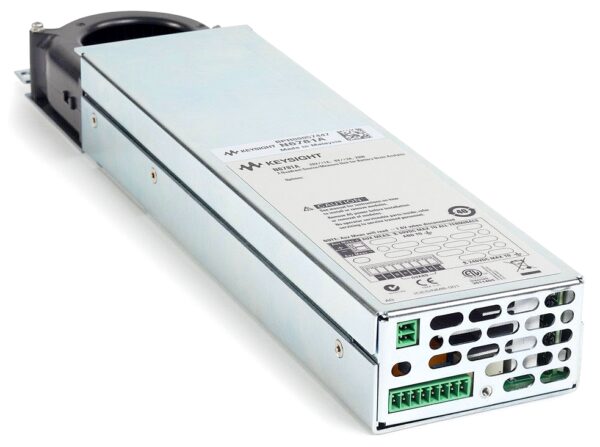

N6784A Keysight / Agilent

Unité de source/mesure à usage général à 4 quadrants, ±20 V, ±1 A ou ±6 V, ±3 A, 20 W.

Autres caractéristiques et avantages du N6784A :

• Fonctionnement à 4 quadrants – fonctionne comme une source de tension ou de courant bipolaire ou comme une charge électronique CV ou CC bipolaire,
• Quatre plages de programmation de courant – source précise de courant jusqu’à µA,
• Quatre plages de mesure de courant ― capturent avec précision les niveaux de courant du DUT pendant différents modes de fonctionnement,
• Excellente réponse transitoire ― maintien de la stabilité de la tension ou du courant lors des changements de charge à grande vitesse,
• Modulation rapide du courant continu ― créer des formes d’onde jusqu’à 100 kHz pour stimuler ou charger le DUT,
• Mesures numérisées à grande vitesse ― capturez/visualisez la consommation d’énergie du DUT jusqu’à toutes les 5 µs avec un numériseur 200 kHz intégré,
• Niveaux de sortie :
  Tension : Jusqu’à ±20 V,
  Courant : Jusqu’à ±3 A,
  Puissance : 20 W.
  Précision de la programmation (à 23°C ± 5°C après 30 minutes de préchauffage. S’applique du programme min. au max.) :
  Tension, gamme 20 V : 0,025 % + 1,8 mV,
  Tension, gamme 6 V : 0,025 % + 600 µV,
  Courant, gammes 3 A et 1 A : 0,04 % + 300 µA,
  Courant, plage 10 mA : 0,25 % + 5 µA,
  Vitesse de programmation de sortie :
  La tension de sortie peut se transformer en 10 µs ou à 100 kHz en une charge résistive.
  Précision de mesure (à 23°C ± 5°C) :
  Tension, gamme 20 V : 0,025 % + 1,2 mV,
  Courant, gamme 3 A : 0,03 % + 250 µA,
  Courant, plage 100 mA : 0,025 % + 10 µA,
  Plage de courant 10 µA : 0,025 % + 8 nA.
